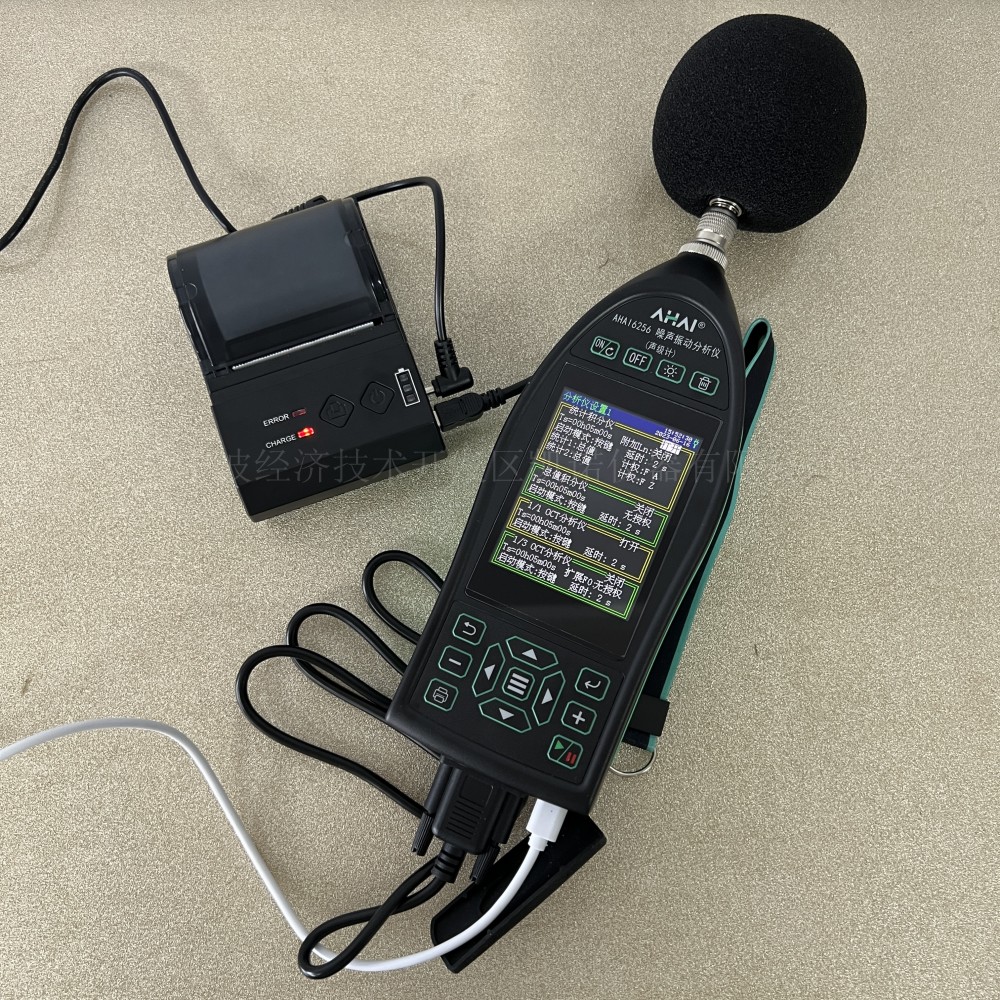

AHAI6256型噪声振动分析仪（声级计部分）

传声器

1级：AHAI5225型预极化测试电容传声器
2级：AHAI5221型预极化测试电容传声器

传声器和
前置级组合灵敏度级

-36 dB
注：灵敏度以1V/Pa为参考0 dB，以下无具体说明时，均指标配灵敏度。


测量范围

1级：18 dB(A)～144 dB(A)；30 dB(C)～144 dB(C)；40 dB(Z)～144 dB(Z)
2级：25 dB(A)～144 dB(A)；35 dB(C)～144 dB(C)；45 dB(Z)～144 dB(Z)
其他频率线性范围：
1级：31.5 Hz：18 dB(A)～104 dB(A)；
12.5 kHz：18 dB(A)～140 dB(A)。
2级：31.5 Hz：25 dB(A)～104 dB(A)；
12.5 kHz：25 dB(A)～140 dB(A)。
注1：未注明级别时，表示适用于1级和2级的要求，下同。
注2：其他灵敏度级时，声压级测量范围会整体偏移，具体以仪器上显示为准。

频率范围

1级：10 Hz～20 kHz
2级：20 Hz～12.5 kHz

频率计权

并行A、C、Z计权

时间计权

并行F(快)，S(慢)，I(脉冲)

准确度

1级： 符合 GB/T 3785.1-2023/IEC 61672-1:2013 1级
符合GB/T 3241-2010/IEC 61260-1:2014 1级
2级：符合 GB/T 3785.1-2023/IEC 61672-1:2013 2级
符合GB/T 3241-2010/IEC 61260-1:2014 2级

数据存贮

32 MB Flash RAM

其它存贮

5组参数模板，64个测点名，256次校准记录

测量时间

1 s到24 h

日历时钟

每月误差小于1分钟

数据接口

RS232、USB、直流信号、交流信号、蓝牙、DTU

显示

3.5寸彩屏，分辨率240×320

功耗
（基本功
能）

<90 mA/5 V

电源

4节AA碱性电池：基本功能下连续工作大于30 h；
选配锂电池：7.4 V/2 AH连续工作大于30 h；
外接电源：5 V/1 A，USB Type-C口。

主机尺寸

整机尺寸（mm）：285×85×30；
主机尺寸（mm）：215×85×30

使用条件

—— 气       温：-10 ℃～50 ℃。
—— 相对湿度：25 %～90 %。
—— 气       压：65 kPa～108 kPa

重量

约350 g

总值积分功能


—— 峰值C声级测量范围：60 dB～146 dB
—— 主要测量指标：Lxyi、Lxyp、Lxeq,t、Lxeq,T、Lxymax、Lxymin、Lxpeak、LAE、LC-A、SEL
注：x为A,C,Z, y为F,S,I

统计功能
（选配）

—— 模块数量：2。
—— 分析模式：单次或24h可选。
—— 统计分析指标：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL。
—— 24h模式分析指标：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL、Ld、Ln、Ldn等。
注1：x 为 A,C,Z，y 为 F,S,I，N 为 5，10，50，90，95。
注2：附加Ln打开后，增加7个统计指标。

倍频程频谱分析功能
（选配）

—— 滤波器类型：并行(实时)倍频程，G=103/10。
—— 符合标准： GB/T 3241-2010 1级； GB/T 3241-2010 2级。
—— 滤波器中心频率：
1级：16 Hz、31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz、16 kHz。
2级：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz
—— 时间计权：F及S。
—— 实时分析：同时完成所有中心频率及A计权，C计权，Z计权。
—— 级线性范围：100 dB（Z）以上。
—— 主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Max)、频带*小声压级(Min)、频带等效连续声压级(Leq,T)、噪声评价NR值、噪声评价NC值、语言干扰级SIL4。

 1/3倍频程频谱分析功能
（选配）

—— 滤波器类型：并行(实时)倍频程，G=103/10。
—— 符合标准： GB/T 3241-2010 1级；
—— 符合标准： GB/T 3241-2010 2级。
—— 滤波器中心频率：
1级：12.5 Hz、16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1 kHz、1.25 kHz、1.6 kHz、2 kHz、2.5 kHz、3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz、16 kHz、20 kHz、25 kHz。
2级：20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1 kHz、1.25 kHz、1.6 kHz、2 kHz、2.5 kHz、3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz
—— 时间计权：F及S。
—— 实时分析：同时完成所有中心频率及A计权，C计权，Z计权、用户自定义频率计权。
—— 级线性范围：100 dB（Z）以上。
—— 主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Max)、频带*小声压级(Min)、频带等效连续声压级(Leq,T)。

FFT分析功能
（选配）

—— FFT分析前的预计权：A，C，Z计权
—— 时间计权：F、S可选。
—— FFT分析线数：2048线。
——分析频率上限：
1级：28640 Hz、14320 Hz、7160 Hz、3580 Hz、1790 Hz。
2级：14320 Hz、7160 Hz、3580 Hz、1790 Hz、895 Hz
每线带宽Bp：
1级：32 Hz、16 Hz、8 Hz、4 Hz、2 Hz；
2级：16 Hz、8 Hz、4 Hz、2 Hz、1 Hz。
窗函数Win：平顶窗、布氏窗、汉宁窗、矩形窗可选。
主要测量指标：每根谱线下的快时间计权瞬时值、慢时间计权瞬时值、谱线下的*大声压级(Max)、谱线下的*小声压级(Min)、谱线下的等效连续声压级(Leq,T)，测量经历时间(Tm)。
